系列编号:403TT4055
产品名称:无级调速器-电机组合
机械式调速器,利用行星摩擦轮原理,方便在1:5范围内实现无级调速
电机与调速器一体化组合,具有三相、单相等多种电机可选
实心输出轴,输出端带法兰,可外接减速机
调速精度高,正反转性能相同
电机功率 | 电机转速 | 调速器型号 | 输出转速范围 (转/分钟) |
输出扭矩 | 尺寸(mm) | 资料下载 | |||||||||||

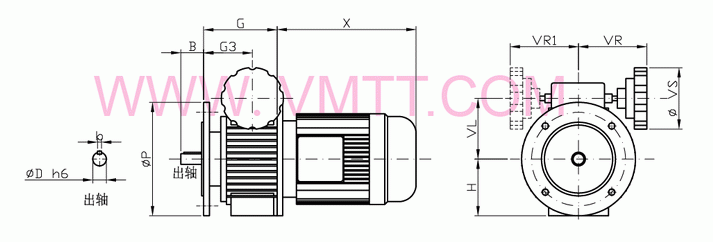

D | b | P | B | G3 | G | X | H | VL | VR1 | VR | VS | ||||||
0.18kW | 1400转/分钟 | VAM-018T | 950 ~ 190 | 1.5Nm ~ 3Nm | 11 | 4 | 140 | 23 | 64.5 | 112.5 | 200 | 70 | 78 | 110 | 110 | 85 | PDF资料下载 |
0.22kW | 1400转/分钟 | VAM-018T | 950 ~ 190 | 1.9Nm ~ 3.8Nm | 11 | 4 | 140 | 23 | 64.5 | 112.5 | 200 | 70 | 78 | 110 | 110 | 85 | PDF资料下载 |
0.37kW | 2800转/分钟 | VAM-018T | 1900 ~ 3800 | 1.7Nm ~ 3.8Nm | 11 | 4 | 140 | 23 | 64.5 | 112.5 | 200 | 70 | 78 | 110 | 110 | 85 | PDF资料下载 |
0.37kW | 1400转/分钟 | VAM-037T | 1000 ~ 200 | 3Nm ~ 6Nm | 14 | 5 | 160 | 30 | 74 | 110 | 227 | 80 | 90 | 110 | 110 | 85 | PDF资料下载 |
0.55kW | 2800转/分钟 | VAM-037T | 2000 ~ 400 | 2.2Nm ~ 6Nm | 14 | 5 | 160 | 30 | 74 | 110 | 227 | 80 | 90 | 110 | 110 | 85 | PDF资料下载 |
0.75kW | 1400转/分钟 | VAM-075T | 1000 ~ 200 | 6Nm ~ 12Nm | 19 | 6 | 200 | 40 | 85.5 | 139 | 268 | 100 | 107 | 120 | 120 | 85 | PDF资料下载 |
1.1kW | 2800转/分钟 | VAM-075T | 2000 ~ 400 | 4.4Nm ~ 12Nm | 19 | 6 | 200 | 40 | 85.5 | 139 | 268 | 100 | 107 | 120 | 120 | 85 | PDF资料下载 |
1.1kW | 1400转/分钟 | VAM-15T | 1000 ~ 200 | 9Nm ~ 18Nm | 24 | 8 | 200 | 50 | 115 | 188 | 290 | 126 | 122 | 120 | 120 | 85 | PDF资料下载 |
1.5kW | 1400转/分钟 | VAM-15T | 1000 ~ 200 | 12Nm ~ 24Nm | 24 | 8 | 200 | 50 | 115 | 188 | 290 | 126 | 122 | 120 | 120 | 85 | PDF资料下载 |
2.2kW | 2800转/分钟 | VAM-15T | 2000 ~ 400 | 9Nm ~ 24Nm | 24 | 8 | 200 | 50 | 115 | 188 | 290 | 126 | 122 | 120 | 120 | 85 | PDF资料下载 |
2.2kW | 1400转/分钟 | VAM-22T | 1000 ~ 200 | 18Nm ~ 36Nm | 28 | 8 | 250 | 60 | 131 | 208 | 320 | 150 | 150 | - | 160 | 110 | PDF资料下载 |
3kW | 1400转/分钟 | VAM-40T | 1000 ~ 200 | 24Nm ~ 48Nm | 28 | 8 | 250 | 60 | 131 | 208 | 340 | 150 | 150 | - | 160 | 110 | PDF资料下载 |
4kW | 1400转/分钟 | VAM-40T | 1000 ~ 200 | 32Nm ~ 64Nm | 28 | 8 | 250 | 60 | 131 | 208 | 340 | 150 | 150 | - | 160 | 110 | PDF资料下载 |
