系列编号:409TT4061
产品名称:无级调速器-斜齿轮减速机-电机组合3
机械式无级调速器与斜齿轮减速机一体化组合
既带安装底座,同时在输出端带安装法兰
电机与调速器一体化组合,具有三相、单相等多种电机可选
调速精度高,正反转性能相同

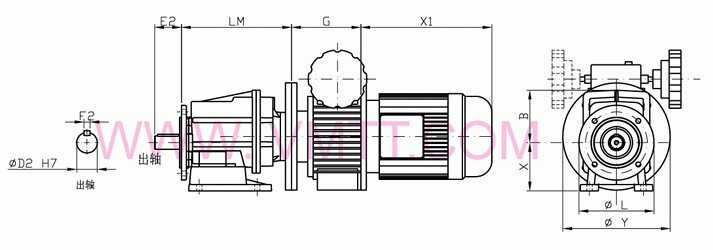

电机功率 | 电机转速 | 调速器型号 | 减速比范围 |
允许输出扭矩 | 尺寸(mm) | 资料下载 | |||||||||
D2 | F2 | E2 | LM | G | X1 | B | X | L | Y | ||||||
0.18kW | 1400转/分钟 | CMGV-01/018T-2级HF | 5.3 ~ 321.2 | 100Nm | 20 | 6 | 40 | 195 | 112.5 | 200 | 93 | 90 | 160 | 140 | PDF资料下载 |
CMGV-01/018T-3级HF | 65.2 ~ 387.5 | 100Nm | 20 | 6 | 40 | 268 | 112.5 | 200 | 112 | 90 | 160 | 140 | |||
CMGV-02/018T-3级HF | 66 ~ 632 | 200Nm | 25 | 8 | 50 | 278 | 112.5 | 200 | 117 | 90 | 160 | 140 | |||
0.37kW | 1400转/分钟 | CMGV-01/037T-2级HF | 5.3 ~ 164.9 | 100Nm | 20 | 6 | 40 | 195 | 110 | 227 | 93 | 90 | 160 | 160 | PDF资料下载 |
CMGV-02/037T-2级HF | 33.3 ~ 325.2 | 200Nm | 25 | 8 | 50 | 205 | 110 | 227 | 98 | 90 | 160 | 160 | |||
CMGV-03/037T-3级HF | 63.2 ~ 509.8 | 320Nm | 30 | 8 | 60 | 303 | 110 | 227 | 118 | 115 | 200 | 160 | |||
CMGV-04/037T-3级HF | 101.9 ~ 810.1 | 500Nm | 35 | 10 | 70 | 316 | 110 | 227 | 128 | 115 | 200 | 160 | |||
0.55kW | 2800转/分钟 | CMGV-01/037T-2级HF | 5.3 ~ 164.9 | 100Nm | 20 | 6 | 40 | 195 | 110 | 227 | 93 | 90 | 160 | 160 | PDF资料下载 |
CMGV-02/037T-2级HF | 33.3 ~ 325.2 | 200Nm | 25 | 8 | 50 | 205 | 110 | 227 | 98 | 90 | 160 | 160 | |||
CMGV-03/037T-3级HF | 63.2 ~ 509.8 | 320Nm | 30 | 8 | 60 | 303 | 110 | 227 | 118 | 115 | 200 | 160 | |||
CMGV-04/037T-3级HF | 85.8 ~ 810.1 | 500Nm | 35 | 10 | 70 | 316 | 110 | 227 | 128 | 115 | 200 | 160 | |||
0.75kW | 1400转/分钟 | CMGV-02/075T-2级HF | 5.1 ~ 140.5 | 200Nm | 25 | 8 | 50 | 205 | 139 | 268 | 98 | 90 | 160 | 200 | PDF资料下载 |
CMGV-03/075T-2级HF | 15.3 ~ 213.9 | 350Nm | 30 | 8 | 60 | 237 | 139 | 268 | 118 | 115 | 200 | 200 | |||
CMGV-04/075T-3级HF | 63.2 ~ 316.4 | 500Nm | 35 | 10 | 70 | 316 | 139 | 268 | 128 | 115 | 200 | 200 | |||
1.1kW | 2800转/分钟 | CMGV-02/075T-2级HF | 5.1 ~ 140.5 | 200Nm | 25 | 8 | 50 | 205 | 139 | 268 | 98 | 90 | 160 | 200 | PDF资料下载 |
CMGV-03/075T-2级HF | 21.4 ~ 213.9 | 350Nm | 30 | 8 | 60 | 237 | 139 | 268 | 118 | 115 | 200 | 200 | |||
CMGV-04/075T-3级HF | 63.2 ~ 316.4 | 500Nm | 35 | 10 | 70 | 316 | 139 | 268 | 128 | 115 | 200 | 200 | |||
1.1kW | 1400转/分钟 | CMGV-03/15T-2级HF | 5.2 ~ 134.6 | 300Nm | 30 | 8 | 60 | 237 | 188 | 290 | 118 | 115 | 200 | 200 | PDF资料下载 |
CMGV-04/15T-2级HF | 15.3 ~ 213.9 | 500Nm | 35 | 10 | 70 | 250 | 188 | 290 | 128 | 115 | 200 | 200 | |||
CMGV-04/15T-3级HF | 63.2 ~ 316.4 | 500Nm | 35 | 10 | 70 | 316 | 188 | 290 | 128 | 115 | 200 | 200 | |||
1.5kW | 1400转/分钟 | CMGV-03/15T-2级HF | 5.2 ~ 63.5 | 300Nm | 30 | 8 | 60 | 237 | 188 | 290 | 118 | 115 | 200 | 200 | PDF资料下载 |
CMGV-04/15T-2级HF | 11.1 ~ 134.6 | 500Nm | 35 | 10 | 70 | 250 | 188 | 290 | 128 | 115 | 200 | 200 | |||
2.2kW | 2800转/分钟 | CMGV-03/15T-2级HF | 5.2 ~ 63.5 | 300Nm | 30 | 8 | 60 | 237 | 188 | 290 | 118 | 115 | 200 | 200 | PDF资料下载 |
CMGV-04/15T-2级HF | 11.1 ~ 134.6 | 500Nm | 35 | 10 | 70 | 250 | 188 | 290 | 128 | 115 | 200 | 200 | |||
2.2kW | 1400转/分钟 | CMGV-04/22T-2级HF | 5.2 ~ 107.1 | 500Nm | 35 | 10 | 70 | 250 | 208 | 320 | 128 | 115 | 200 | 250 | PDF资料下载 |
3kW | 1400转/分钟 | CMGV-04/40T-2级HF | 5.2 ~ 44.1 | 500Nm | 35 | 10 | 70 | 250 | 208 | 340 | 128 | 115 | 200 | 250 | PDF资料下载 |
4kW | 1400转/分钟 | CMGV-04/40T-2级HF | 5.2 ~ 31.5 | 500Nm | 35 | 10 | 70 | 250 | 208 | 340 | 128 | 115 | 200 | 250 | PDF资料下载 |
